碟形弹簧(Disc Springs)和贝勒维尔垫圈(Belleville Washers)的区别

文章目录 [+]

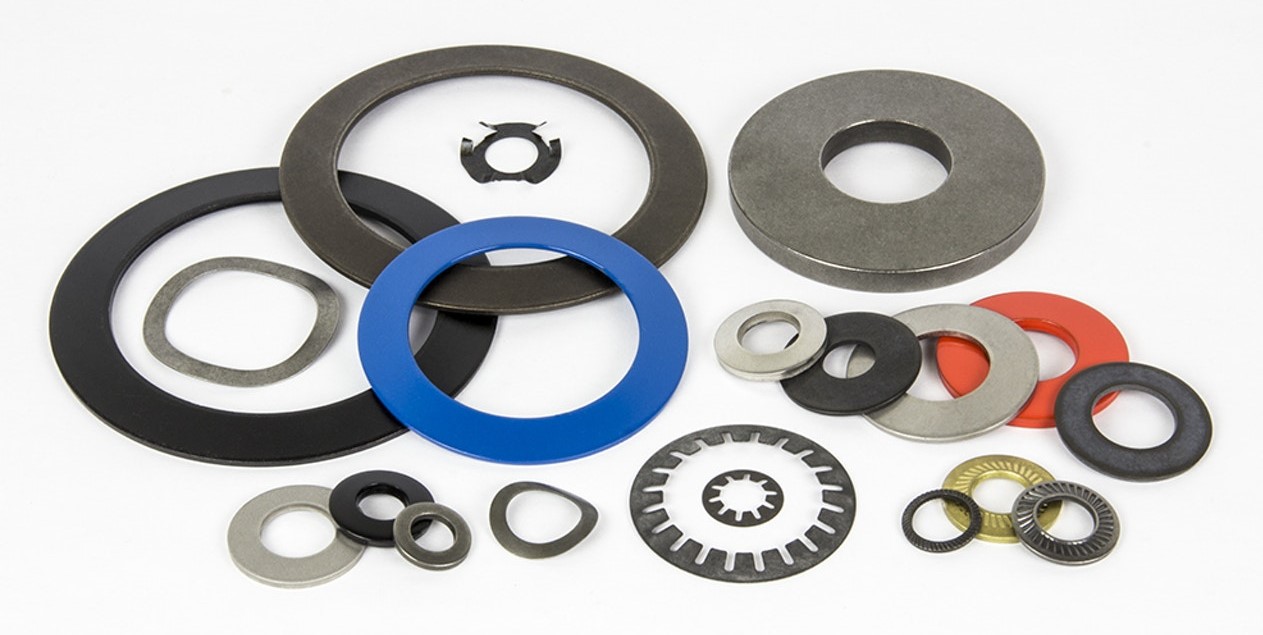

碟形弹簧和贝勒维尔垫圈都是圆锥形的弹簧垫圈,通常由弹簧钢制成,设计用于轴向加载。与螺旋弹簧或波形弹簧相比,两者都能在相对紧凑的区域内提供更高的力。


虽然 "碟形弹簧"和"贝勒维尔垫圈"这两个术语经常互换使用,但这两种产品在技术、设计和应用上有一些区别。


贝勒维尔垫圈主要用于与螺栓紧固在一起的重负荷应用,其负荷被认为是静态的。碟形弹簧可以连续或间歇地承受静态载荷,也可以动态地承受连续的载荷循环。与贝勒维尔垫圈不同,碟形弹簧是专门为提供可重复的力,即行程关系而设计的,在动态或循环应用中具有较长和可预测的疲劳寿命。


碟形弹簧常见于各种应用场合,包括压力控制和调节器、车辆制动系统、阀门、减震器、离合器、摩擦组件以及发生热/重量循环的连接处。碟形弹簧可以作为单件使用,也可以叠加在一起形成不同的配置,以达到理想的强制变形性能。


DIN EN 16983(原DIN 2093)中列出了标准碟形弹簧的尺寸及相关载荷和变形特性。

选择最合适的碟形弹簧或碟形叠片配置可能是一种挑战。建议设计者与碟形弹簧应用工程的专家合作,以确定特定应用的最佳碟形弹簧。


从遵循的国际标准来看,蝶形垫圈是按照DIN EN 16983 & 16984(DIN 2093 & 2092),贝勒维尔垫圈是按照DIN 6796标准。
